BIM og tegninger i Buildex: multi-fag, versjonssammenligning, kollisjonstest og måling i 3D

BIM-modulen i Buildex har vokst mye siden mai. Den har fått ny visningsmotor, plantegninger generert fra IFC, et fullt sett måleverktøy i 3D og merknader i tegningsregisteret — i en plattform som også dekker resten av prosjektstyringen. Her er hva den kan i dag.

IFC rett fra prosjektet — uten tredjepart

Du laster opp IFC-filene direkte i Buildex. Modellen konverteres én gang, ved opplasting, til et lett visningsformat på vår egen server i Oslo — ingen fil sendes til en tredjepart for forhåndsprosessering. Når modellen åpnes, er det det ferdige visningsformatet som lastes, så også store modeller åpner raskt og kan snurres jevnt, også på en vanlig bærbar.

Samtidig genereres plantegninger per etasje automatisk fra IFC-modellen, og alle egenskapene i modellen (property sets) kan slås opp ved å klikke på et element.

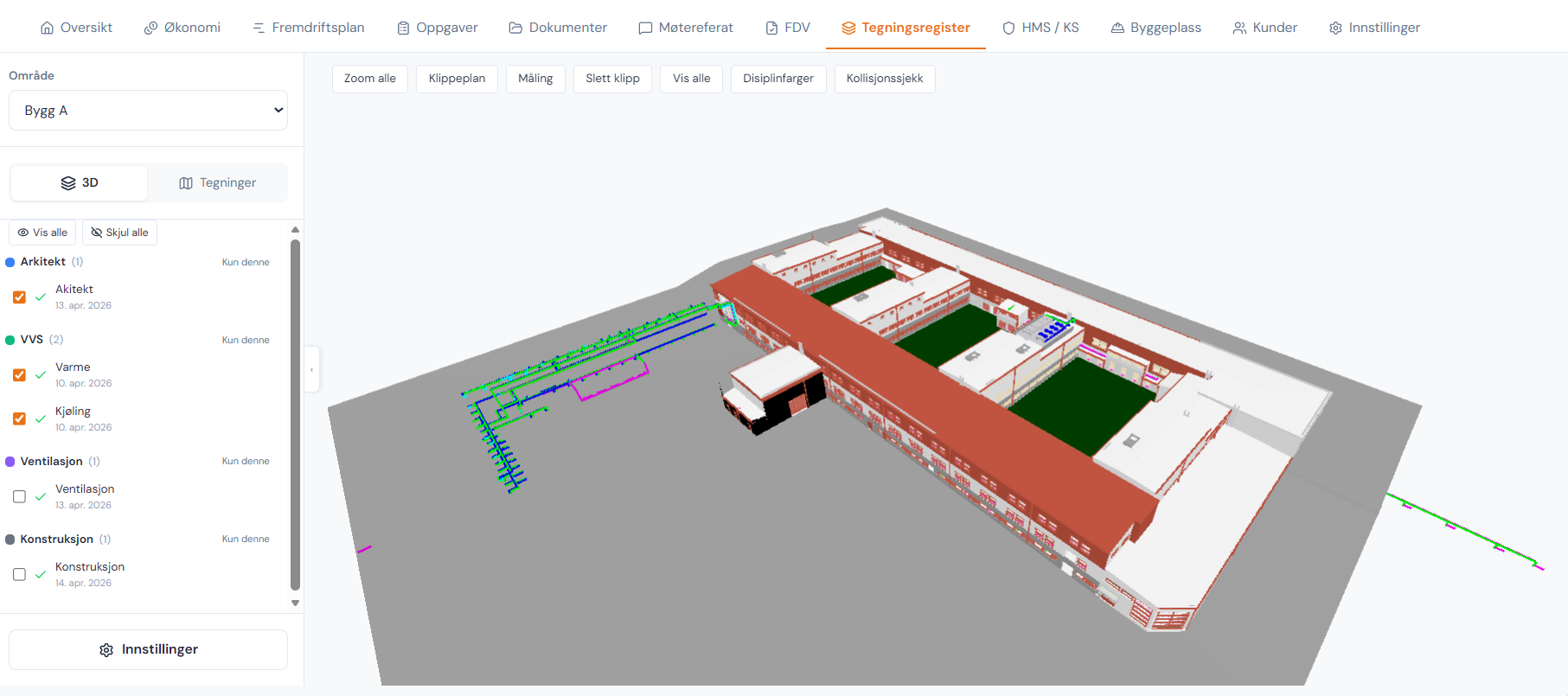

Multi-fag visning

Last inn ARK, RIB, RIV, RIE og de andre fagene i samme samordnede modell. Hvert fag får sin egen farge, og du slår dem av og på mens du jobber. Trenger du å se kun ventilasjon for å forstå om en kanal kommer i veien for en bjelke? To klikk. Har fagmodellene ulikt nullpunkt, får du varsel om det.

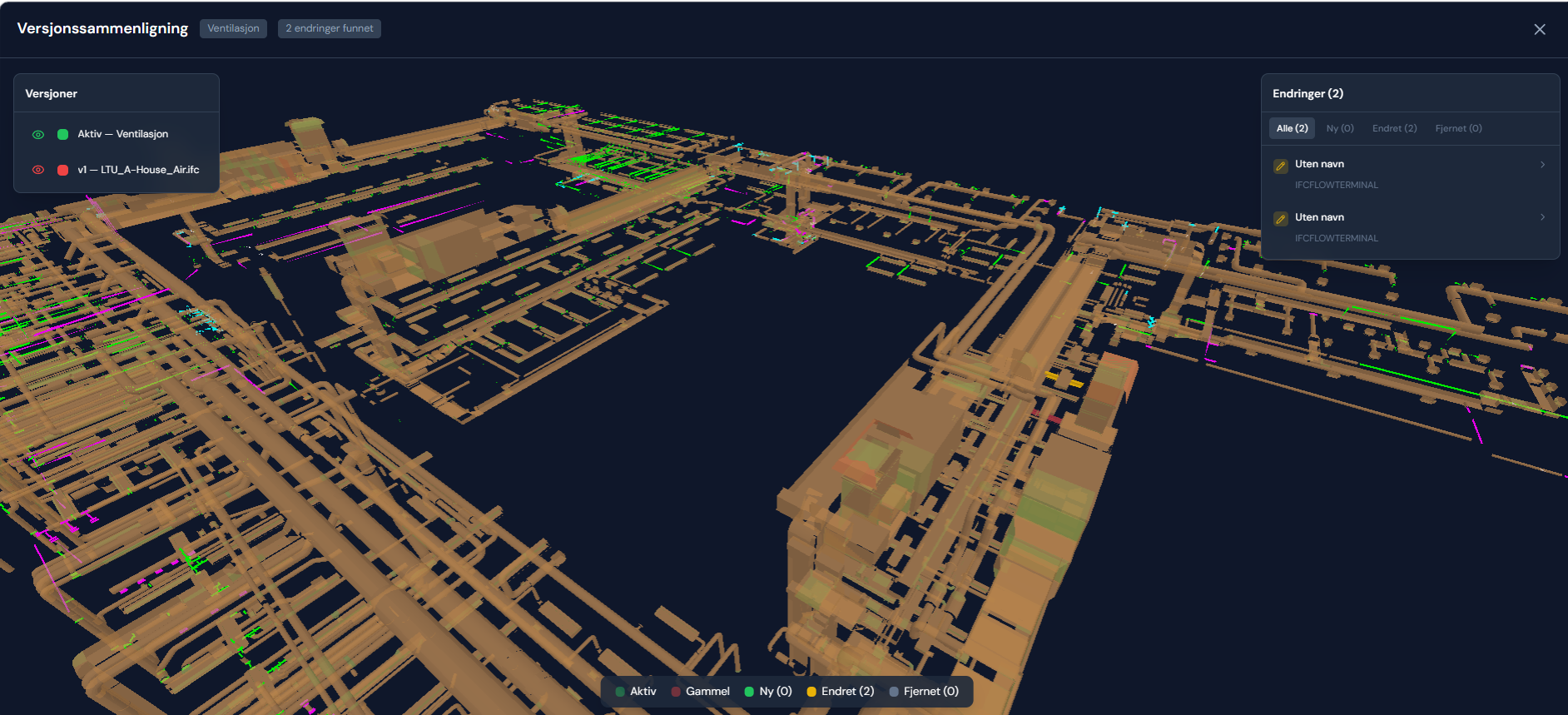

Versjonssammenligning

Last opp en ny IFC-versjon og sammenlign mot forrige. Nye, endrede og fjernede elementer markeres med hver sin farge direkte i 3D-modellen, med en oversikt i sidepanelet — du ser med ett blikk hva som har skjedd siden forrige revisjon.

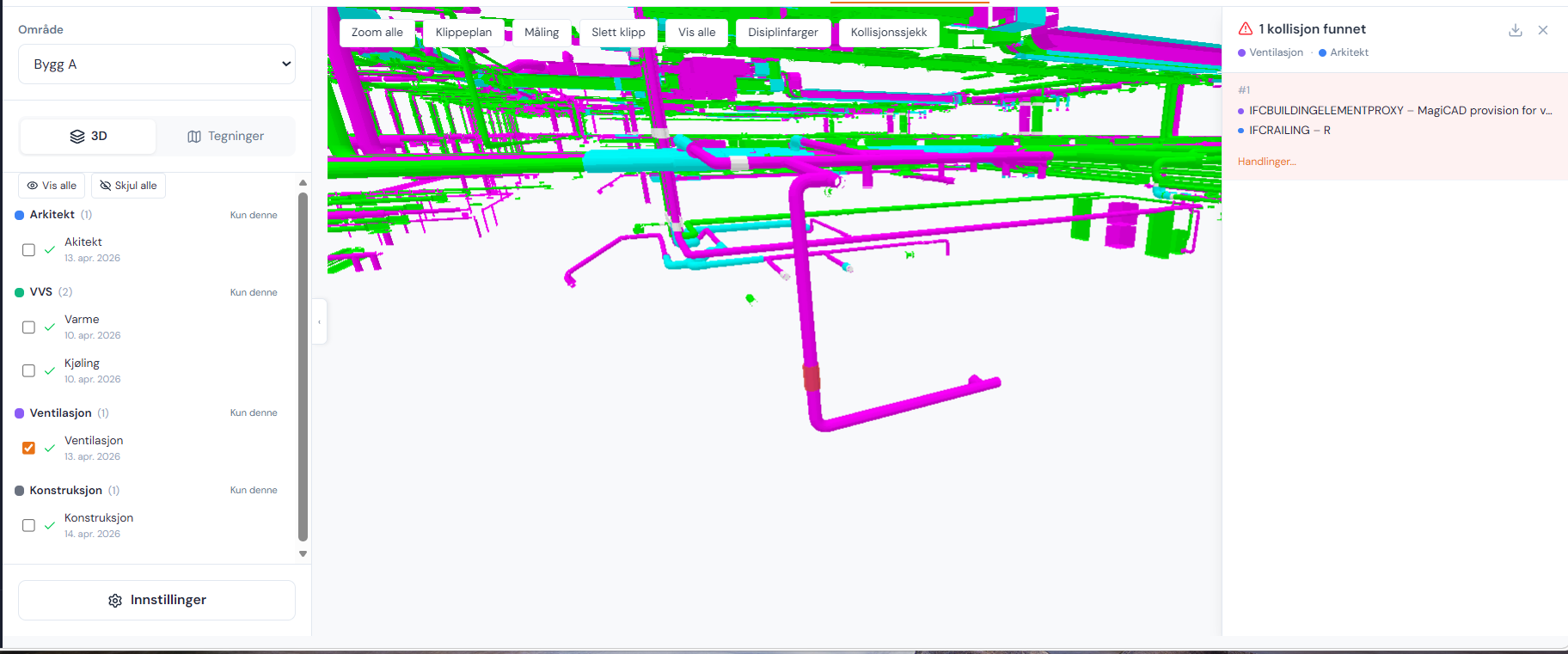

Kollisjonstest

Geometrisk overlapp mellom fagmodellene oppdages og fremheves automatisk, med en liste i sidepanelet der du hopper rett til hver kollisjon. Det fanger opp at en ventilasjonskanal treffer en bjelke eller at et røropplegg er lagt der det ikke er plass — før det blir et problem på byggeplassen.

Måling i 3D

Måleverktøyene i 3D dekker det prosjektering og produksjon faktisk trenger:

• •Avstand — enkeltmål eller kjedede mål, med låsing til vinkelrett.
• •Areal frihånd — klikk ut et område på en flate.
• •Areal per element — klikk på en vegg, en plate eller et gulv og få arealet direkte.
• •Vinkel mellom to linjer eller flater.
• •Koordinat — les av posisjonen til et punkt i modellen.
• •Korteste avstand mellom to objekter — for eksempel klaring mellom en kanal og en bjelke.
• •Laser i tre akser — skyt en måling rett ut fra en flate, for eksempel for romhøyde eller avstand til nærmeste vegg.

Alle verktøyene har snapping til hjørner, midtpunkter og kanter, med forstørrelsesglass for presise klikk. I tillegg kan du dra et klippeplan gjennom modellen, eller bruke «Klipp her» for å se rett inn i en etasje.

2D og 3D side om side

Tegning og modell kan vises side om side. Klikk hvor som helst på plantegningen, så flyttes 3D-kameraet dit — og en markør på tegningen viser hvor du står i modellen. Opplastede tegninger kan kobles til IFC-modellen med to punkter, slik at også arkitektens egne PDF-tegninger henger sammen med 3D.

Tegningsregisteret

• •Sammenligning av revisjoner — legg gjeldende og forrige revisjon av en tegning oppå hverandre i hver sin farge, og se med én gang hva som er endret.
• •Kalibrering fra målestokk (1:N) med kontrollmåling, lagret én gang og gyldig på alle enheter.
• •Måling i 2D — lengde, areal og laser direkte i tegningen.
• •PDF, DWG og bilder — DWG-filer konverteres automatisk på vår egen server.
• •Merknader med åtte former — rektangel, sirkel, pil, sky, tekst, strek, strek med knekkpunkter og frihånd. Formene kan flyttes, roteres og skaleres med håndtak, kopieres med Ctrl+C / Ctrl+V — også mellom ark — og alle kan få forklarende tekst. Hver person har sin farge, og merknadene ligger i et eget lag som kan filtreres per person.
• •Samme verktøy i riggplanen, både på tegning og på kart.
• •Opprett avvik rett fra tegningen, med utsnittet vedlagt automatisk.
• •PDF-eksport med valgte lag — merknader, avvik, målinger og snitt.
• •Tilgangsstyring per tegning, modell og plan, også per underentreprenør.
• •Varsel ved ny revisjon når prosjektet er i produksjon, slik at ingen bygger etter en gammel tegning.

Web og mobil

Alt over er tilgjengelig i webversjonen. I mobilappen kan du åpne modellen, klippe, måle avstander og slå opp egenskaper. En modell som er lastet ned kan også åpnes uten dekning; oppslag av egenskaper krever nett. Versjonssammenligning, kollisjonstest og de avanserte måleverktøyene brukes fra web.

Ønsker du å se BIM-modulen i bruk på en faktisk modell? Ta kontakt for en uforpliktende demo — gjerne med din egen IFC.
